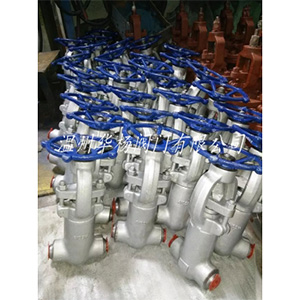

焊接截止閥|焊接閘閥
服務熱線：
0577-67160566
0577-67160566
聯系人：劉經理
手機號：13305770540
手機號：13780160540
電 話：0577-67160566
電 話：0577-67160766
傳 真：0577-67160966
Q Q:
Q Q:
郵 箱：[email protected]
郵 箱：[email protected]
地 址：浙江省溫州市永嘉縣甌北鎮安豐工業區
 |
 |
 |
詳細資料： 制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定；
結構長度按E101的規定或按用戶提供尺寸
焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸。
產品型號 | Z60Y-160 | Z60Y-P54100V | |||||||
Z60Y-200 | Z60Y-P54140V | ||||||||
Z60Y-250 | Z60Y-P54170V | ||||||||
Z60Y-320 | Z60Y-P57170V | ||||||||
“Z”后插入“5”為Z60Y | |||||||||
公稱通徑（DN/mm） | 15～50、（1"～16"）2 2
| ||||||||
適用溫度/℃ | ≤425 | ≤552 | ≤593 | ≤550 | |||||
適用介質 | 水、蒸汽、氣體、石油產品 | ||||||||
試驗壓力（MPa） | 公稱壓力PN/MPa | 16.0 | 20.0 | 25.0 | 32.0 | P54100V | P54140V | P54170V | P54170V |
強度試驗 | 24 | 30 | 37.5 | 48 | 30 | 42 | 48 | 6.3 | |
密封試驗 | 17.6 | 22 | 27.5 | 35.1 | 11 | 15.4 | 17.8 | 18 | |
焊接閘閥外形尺寸
國標電站（手動）
公稱壓力 | 公稱通徑 | 外形尺寸及連接尺寸 | ||||
L | D | L1 | d | H | ||
16.0 | 15 | 90 | 23 | 10 | 13 | 182 |
20 | 110 | 29 | 11 | 18 | 210 | |
25 | 120 | 35 | 12 | 23 | 235 | |
32 | 130 | 43 | 14 | 28 | 258 | |
40 | 150 | 49 | 15 | 36 | 285 | |
50 | 170 | 61 | 16 | 45 | 338 | |
20.0 | 15 | 90 | 23 | 10 | 13 | 182 |
20 | 110 | 29 | 11 | 18 | 210 | |
25 | 120 | 35 | 12 | 23 | 235 | |
32 | 130 | 43 | 14 | 28 | 258 | |
40 | 150 | 49 | 15 | 36 | 285 | |
50 | 170 | 61 | 16 | 45 | 338 | |
25.0 | 15 | 90 | 23 | 10 | 13 | 182 |
20 | 110 | 29 | 11 | 18 | 210 | |
25 | 120 | 35 | 12 | 23 | 235 | |
32 | 130 | 43 | 14 | 28 | 258 | |
40 | 150 | 49 | 15 | 36 | 285 | |
50 | 170 | 61 | 16 | 45 | 338 | |
焊接閘閥磅級電站（手動）
型號 | 規格in | 外形尺寸及連接尺寸 | ||
d | L | H | ||
Z60Y-1500Lb | 12 2
| 56 | 254 | 671 |
3 | 64 | 305 | 692 | |
4 | 84 | 406 | 790 | |
5 | 100 | 483 | 875 | |
6 | 126 | 559 | 1055 | |
8 | 158 | 711 | 1148 | |
Z60Y-2000Lb | 12 2
| 50 | 330 | 640 |
3 | 60 | 368 | 690 | |
4 | 80 | 457 | 806 | |
5 | 96 | 533 | 980 | |
6 | 118 | 610 | 1090 | |
Z60Y-2000Lb | 12 2
| 46 | 330 | 639 |
3 | 54 | 368 | 680 | |
4 | 70 | 457 | 805 | |
5 | 86 | 533 | 965 | |
6 | 104 | 610 | 1070 | |
Z60Y-3500Lb | 3 | 44 | 440 | 745 |
4 | 56 | 540 | 860 | |
焊接閘閥磅級電站（傘齒輪）
型號 | 規格in | 外形尺寸及連接尺寸 | ||
d | L | H | ||
Z560Y-1500Lb | 8 | 158 | 711 | 813 |
10 | 200 | 864 | 998 | |
12 | 250 | 991 | 1156 | |
14 | 280 | 1067 | 1287 | |
16 | 318 | 1194 | 1413 | |
Z560-2000Lb | 8 | 148 | 762 | 935 |
10 | 180 | 914 | 1050 | |
12 | 222 | 1041 | 1150 | |
14 | 254 | 1118 | 1231 | |
16 | 294 | 1245 | 1330 | |
型號 | 規格in | 外形尺寸及連接尺寸 | ||
d | L | H | ||
Z560Y-2500Lb | 6 | 127 | 610 | 928 |
8 | 130 | 762 | 851 | |
10 | 162 | 914 | 1031 | |
12 | 210 | 1041 | 1166 | |
14 | 234 | 1118 | 1217 | |
16 | 264 | 1245 | 1381 | |
Z560Y-3500Lb | 5 | 74 | 616 | 774 |
6 | 88 | 692 | 857 | |
8 | 116 | 846 | 1041 | |
10 | 142 | 1000 | 1197 | |
12 | 174 | 1124 | 1338 | |
閘閥的結構設計與規范：
鍛鋼閘閥制造按API 602,BS5352,ANSI B16.34.
試驗與驗收按API 598,標識按照MSS SP-25.
結構型式如下：
1.全通徑或縮徑；
2.明桿帶支架；
3.兩端自動調心的填料壓套；
4.用纏繞式墊片的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋
5.本體倒密封；
6.承插焊接ANSI/ASME B16.11;
訂貨須知：
一、①Z61Y焊接鍛打閘閥產品名稱與型號②Z61Y焊接鍛打閘閥口徑③Z61Y焊接鍛打閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
