暗桿彈性座封閘閥的特點：

1.整體包膠：閘門采用整體包膠，其良好的覆蓋性能與 的幾何尺寸，保證密封可靠，壽命。
2. 重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3. 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4. 耐腐蝕：內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5. 三“0”密封：閥桿采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水。

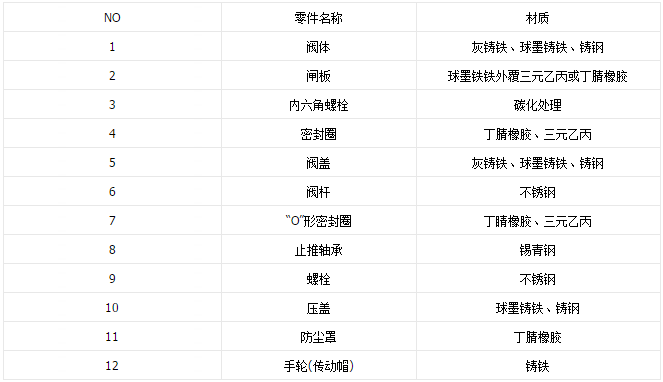

暗桿彈性座封閘閥主要零部件材料

暗桿彈性座封閘閥產品特點

1、重量輕：閥體采用 球墨鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。
2、平底式閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，使流體暢通無阻。

3、整體包膠：閘門采用的橡膠進行內、外整體包膠，歐洲 的橡膠硫化技術使得硫化后的閥門能夠保證 的幾何尺寸，且橡膠與球墨鑄鐵閥門接合牢靠，不易脫落及彈性記憶佳。

4、精鑄閥體：閥體采用精密鑄造， 的幾何尺寸使得閥體內部無需任何加工即可保證閥門的密封性。

5、嵌入式銅螺母：銅螺母與彈性閥門采用嵌入式接合，使二者緊密接合成為一體，不因水流動造成震動二產生松動或損壞現象。
6、耐腐蝕：內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
7、不易碎裂：以往傳統鑄鐵閘閥常因外物擊中、碰撞或重壓而造成斷裂等現象。由于閥體改用球墨鑄鐵，此種情形已大幅度減少。

8、三“0”型環密封圈：由于閥桿采用三“0”型環密封圈設計，可減少關閉時的摩擦阻力，大幅減少漏水現象及可以不停水旋開更換密封圈。

9、有助生飲：由于閥桿內部以無毒性環氧樹脂涂裝，閥門的內外表面均以橡膠完全披覆而不Z于出現銹水或腐蝕現象，可供生飲。

應用范圍：

彈性座封閘閥特別適用于生活飲用水系統、食品醫藥行業、工業給排水及污水處理、天燃?xì)馀c煤氣等，軟密封閘閥也可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上。

結構特點：

平底式閥座
軟密封閘閥底部采用全流域直通式設計，無滯流凹腔結構，確保流體暢通，也不會對介質造成二次污染。
全包覆閘板
閘板采用球鐵QT500-7骨架整體包覆高性能橡膠，成熟的硫化技術和 的硫化工藝，徹底將閘板鐵芯與流體隔離。包覆緊密可靠，其結合強度符合DVGW要求，即使受到頻繁的擠壓應力橡膠也不會脫落。
閥桿螺母與閘板兩體式結構，保證足夠自由度，啟閉靈活并無卡阻現象。
可靠的上密封
閥桿與頂蓋間的上密封，采用“內3外2”共五道“O”型密封圈結構，與傳統閘閥的填料密封結構相比，密封緊密可靠，磨擦阻力大幅減小。
防腐性能
殼體（球鐵QT500-7）內外表面靜電噴涂環氧樹脂粉末，涂層均勻牢固，露鐵； 中腔連接螺栓頂部封膠，隔絕螺栓與環境的接觸，以防腐蝕。
食品級衛生要求
閘閥內腔噴涂無毒環氧樹脂粉末，符合DVGW標準（德國），遠高于GB/T17219要求； 閥桿、閥桿螺母等內件采用不銹鋼或青銅，不受水腐蝕； 包覆橡膠符合飲用水衛生標準

彈性座封閘閥的操作機構

彈性座封閘閥操作時的啟閉方向，一律應順時針關閉。
由于管網中的氣動閥，經常是人工啟閉，啟閉轉數不宜過多，就是大口徑閥門亦應在200－600轉內。
為了便于一個人的啟閉操作，在管道工壓狀況下，Z大啟閉力矩宜為240N-m。
彈性座封閘閥啟閉操作端應為方榫，且尺寸標準化，并面向地面，以便人們從地面上可直接操作。帶輪盤的閥門不適用于地下管網。

標準規范：

設計制造標準：CJ/T 216-2005、JB/T6376-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

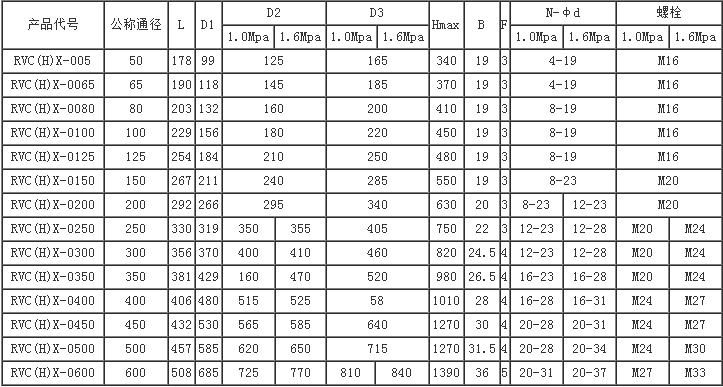

彈性座封閘閥外形連接尺寸及重量：

彈性座封閘閥備注：

DN50-600mm法蘭鉆孔GB/T17241.6標準制造.
DN50-200mm法蘭外徑(D3)依PN10/16標準制造，DN250-500mm則符合PN16標準。
DN600mm法蘭外徑(D3)1.0Mpa符合JISG5527-7標準,1.6Mpa標準。
兩端面距(結構長度L)符合GB12221之短體型標準。
RVXX表示非明桿式閘閥，RVXP表示附省力裝置。
RRXX表示明桿式閘閥。
RRHX表示明桿式附手輪。
RREX表示明桿式附電動操作裝置。
RVCX表示非明桿式附傳動帽。
RVHX表示非明桿式附手輪。
RVHS表示非明桿式附信號顯示器。
RCEX表示非明桿式附電動操作裝置。
RVCH表示非明桿式附傳動帽臥式操作裝置。
PN25級另行訂制。閥門供應網若有變更尺寸，恕不另行通知。

訂貨須知：

    一、①RVHX/Z45X暗桿彈性座封閘閥產品名稱與型號②RVHX/Z45X暗桿彈性座封閘閥口徑③RVHX/Z45X暗桿彈性座封閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。??
