詳細資料：

詳細資料：

產品執行標準

產品性能規范

主要零件材料

主要外形和連接尺寸 單位Unit：mm

主要外形和連接尺寸 單位Unit：mm

標準規范：
設計制造標準：ASME B16.34 E101
結構長度標準：ASME B16.34 E101
焊接連接尺寸：JB/T 3595-93、ASME B16.25
壓力溫度等級：ASME B16.34 E101
試驗檢驗標準：API598 E101

要零件的材料說明：

結構特點：

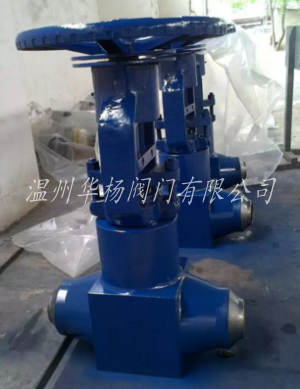

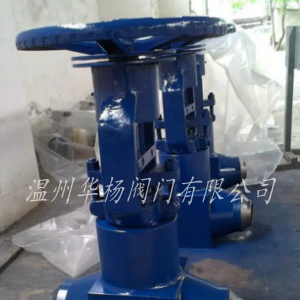

1. 高溫高壓磅級電站閘閥采用 流道等徑直通結構， 降低了流阻系數與能量的損耗，顯著提高了閥門使用壽命和性能。
2. 閥門中腔采用壓力自緊式密封結構、密封性能好。支管兩端為焊接結構。
3. 閘板與閥座密封面采用司太立(stellite)鈷基硬質合堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
4. 磅級高溫高壓電站閘閥的閥桿經調質和表面氮化處理，具有良好的抗腐蝕性和抗擦傷性。
5. 啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。
6. 電動閘閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手動、電動切換機構。除就地操作外，還可進行遠距離操作。
結構優勢和特點：
1．設計、制造和驗收技術條件按照日本火力發電用閥門標準JIS E101和AISIB16.34的規定，可與進口設備直接配套使用。
2．閘板和閥座的密封面采用司太立（Stellite）鈷基硬質合金堆焊而成，硬度高、耐磨、耐高溫、耐腐蝕、抗摩擦性能好、壽命長。
3．閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和抗磨性。
4．閥門具有上密封結構，保證閥門帶壓時在不停機的情況下可以更換閥桿填料。
5．閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
6．閥門的開啟和關閉可由電動裝置來控制，我們提供ISO 5210標準連接法蘭，電動裝置分別配有專用電機、減速機、轉矩控制機構、現場操作機構，手、電動切換等機構。除就地操作外，還可進行遠距離操作。

訂貨須知：

    一、①Z61Y磅級電站閥產品名稱與型號②Z61Y磅級電站閥口徑③Z61Y磅級電站閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們華楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
